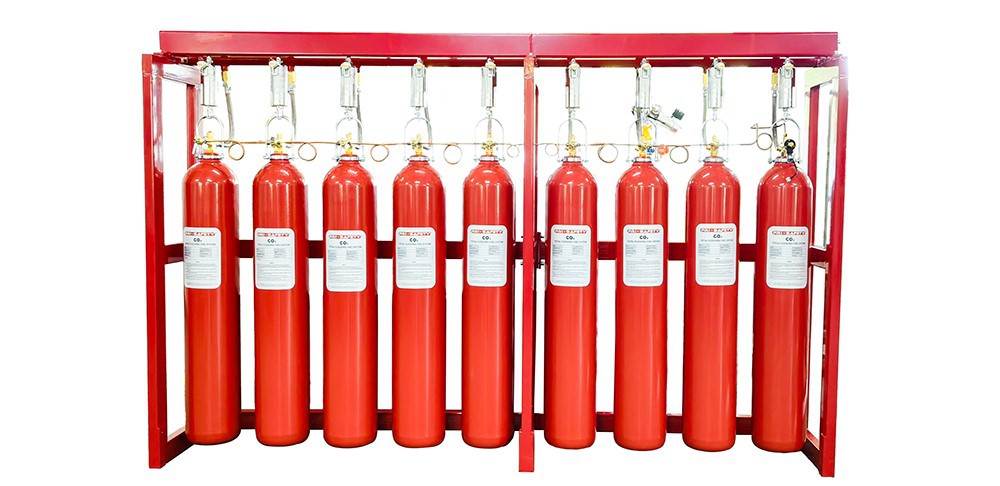

CO2 fire systems heng

Disgrifiad o gynhyrchion

Mae'r system CO2 Pwysedd Uchel yn dileu tanau mewn ystafell wedi'i selio mewn modd llifogydd llwyr, mae hefyd yn gweithio mewn modd cymhwysiad lleol i ddiffodd tân nad yw'n ddwfn o wrthrychau gwarchodedig lle nad oes angen ystafelloedd wedi'u selio .

Mae'r carbon deuocsid yn cael ei hylifo gan bwysedd uchel a'i storio mewn silindrau, pan fydd chwistrellu'r carbon deuocsid yn gwario’n sydyn ac yn amsugno llawer iawn o wres, felly i leihau tymheredd yr olygfa dân a gwanhau lefel ocsigen y parth gwarchodedig er mwyn rhoi’r tân yn rhagorol ({{}} Carbon} Carbon} Carbon} Carbon} Carbon} Fe'i defnyddiwyd yn y diwydiant amddiffyn rhag tân ers blynyddoedd lawer, ac mae wedi'i restru o dan NFPA -12 Defnyddir systemau diffodd tân carbon deuocsid . CO2 ar gyfer amrywiaeth o systemau; gan gynnwys cyfanswm llifogydd, cymhwysiad lleol, ac anadweithiol . Sylwch fod carbon deuocsid yn achosi asphyxiation a bydd y system yn cael ei defnyddio lle nad oes unrhyw bobl yn cymryd rhan . os bydd y system yn dod i rym mewn gweithleoedd y cymerir mesurau priodol i sicrhau diogelwch .

Mantais y Cynnyrch

*Atal tân cyflym iawn . Cyrraedd lefel diffodd llai na neu'n hafal i 60au .

*Yn ddiogel i bobl . Mae pobl yn ddiogel wrth ddatgelu lefel rhyddhau nwy CO2 .

*Crynodiad Diffodd Isel . bron yn aneglur i weledigaeth mewn gwacáu person .

*Hawdd i'w lanhau . Dim gweddillion ar ôl, a lleihau difrod i offer sensitif .

*Amgylchedd Cyfeillgar . Potensial disbyddu sero osôn .

*Gosodiad syml, gyda lle storio bach .

Egwyddor Weithio

how it workings

Manyleb Cynhyrchion

*Silindr Storio:Silindr, falf cynhwysydd a falf solenoid, tiwb dip, ac ati .

*Pibell Pwysedd Uchel:Cysylltu falf silindr a falf gwirio hylif .

*Rhyddhau ffroenell:Wedi'i ffitio ar ddiwedd rhwydwaith pibellau i ollwng asiant atal tân .

*System reoli:Panel rheoli, synhwyrydd mwg a gwres, larwm tân, golau dangosydd gollwng, ac ati .

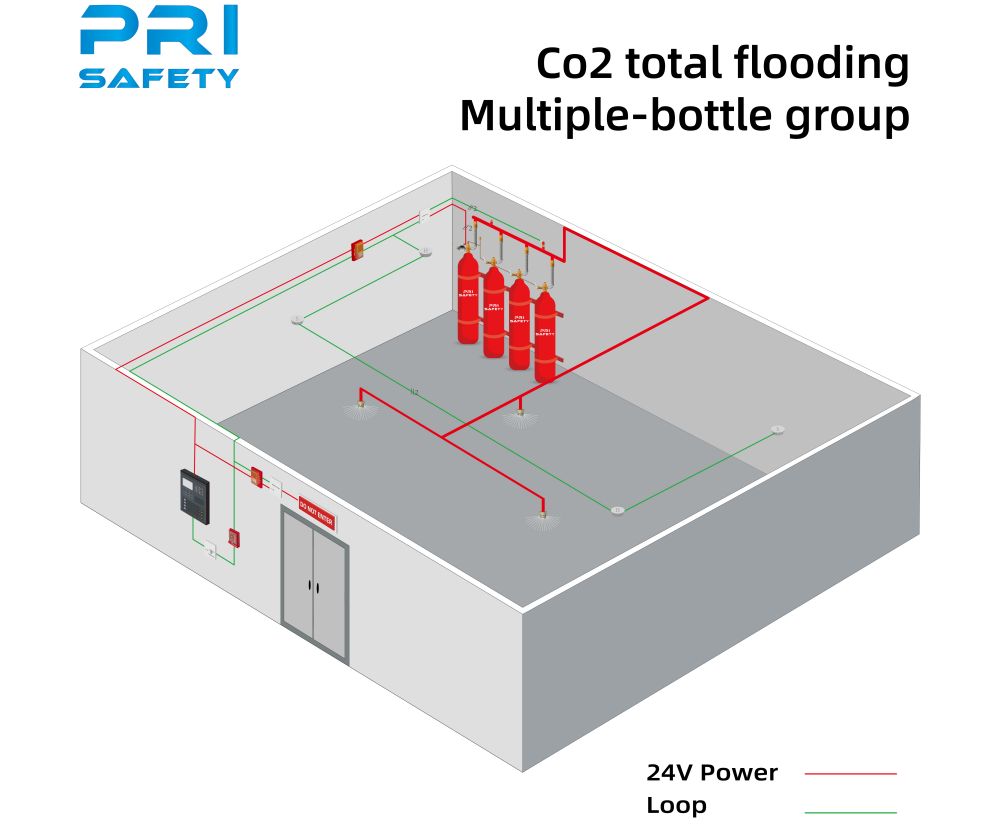

high pressure co2 total flooding fire system

Eitemau	Manyleb	Paramedr Technegol
1	Model Dyfais	Hc -68 hc -70 hc -80 hc -90 hc -100 hc -120 hc {{{6}
2	Nghapasiti	68L 70L 80L 90L 100L 120L 150L
3	Llenwi cyfaint y nwy	45kg 45kg 50kg 58kg 65kg 76kg 100kg
4	Pwysau gweithio	5.7mpa
5	MAX Pwysau Gweithio	15mpa
6	Amser Chwistrellu	Llai na neu'n hafal i 60au
7	Cyfradd llenwi uchaf	0.786kg/l
8	Bwerau	DC24V/1.6A
9	Pwysau Gweithio Dyfais Rhyddhau	Falf Cynhwysydd: 19 ± 0.95mpa; Maniffold: 15 ± 0.75mpa
10	Pwysedd nitrogen gyrru	6.0 ± 1.0mpa (20ºC)
11	Cyflwr ystafell gadw ar gyfer cynhwysydd	Tymheredd: 0 ~ 50ºC

Silindrau 1. Paremeters

product-596-450

Cod na .	Nghapasiti	Edafeddon	Out-Dia .	Uchelgais	Trwch wal	Mhwysedd	MAX Pwysau Gweithio
CC15/68	68L	PZ39	267mm	1468mm	5.8mm	65.5kg	17.2mpa
CC15/70	68L	PZ39	267mm	1513mm	5.8mm	67.3kg	17.2mpa
CC15/80	80L	PZ39	267mm	1710mm	5.8mm	75.4kg	17.2mpa
CC15/90	90L	PZ39	279mm	1800mm	7.0mm	105kg	17.2mpa
CC15/100	100L	PZ39	325mm	1490mm	6.3mm	97.3kg	17.2mpa
CC15/120	120L	PZ39	325mm	1760mm	6.3mm	112.7kg	17.2mpa
CC15/150	150L	PZ39	356mm	1832mm	6.9mm	137kg	17.2mpa

Paremeters falf pen 2.

-1-01

Eitemau	PZ27.8	PZ39
Cod na .	Cv 27.8-15/12.4- pri	Cv 39-15/12.4- pri
Edau gwddf	PZ27.8	PZ39
Edau actuator	M18*1.5	M18*1.5
Edau tiwb dip	M20x1	M20x1
Edau allfa	M30*2	M30*2
Pwysau gweithio	15mpa	15mpa

3. Paremeters falf niwmatig a soleniiod arferol

1 2

Falf niwmatig (math arferol)
Cod na .	Pv 9- pri
Edafeddon	M16x1.5
Pwysau gweithio	6.6mpa
Falf solenoid (math arferol)
Cod na .	Sv90n-pri
Edafeddon	M18x1.5
Bwerau	DC 24V
Grym gyrru	90N

4. Paremedrau falf gwirio hylif

6 1291

Cod na .	Lcv15/12.4- pri
Nghilfach	R 3/4"
Allfeydd	M30*1.4
Borais Agored	0.1
Materol	Hpb 59-1 (pres)

5. Falf Rhyddhau Diogelwch (20A) Paremeters

QQ202308231642351

Cod na .		Sv/15- pri
Thresd		RC 1/2 "
Pwysau gweithredu		15mpa
Materol		Hpb 59-1

6. Falf gwirio nwy a switsh pwysau

004

Falf gwirio nwy
Cod na .		Gcv6/6.6- pri
Cilfach/Allfa		M14*1.5
Borais Agored		0.2mpa
Pwysau gweithio		6.6mpa
Materol		Hpb 59-1
Switsh pwysau
Cod na .	Ps0.8/5.3- pri
Pwysau gweithredu	0.8mpa ± 0.08mpa
Edafeddon	RC 1/2 "
Materol		Hpb 59-1

7. paremeters falf agos uchel ar gyfer perthnasau isel

Cod na .	Cod na .
Thresd	Thresd
Ymagorant	Ymagorant
Chaewch	Chaewch
Materol	Materol

8. chwistrellu paremeters nozzles

6 1271

Eitemau	DN15	DN25	DN32	DN40	DN50
Cod na .	Nc 15- pri	Nc 25- pri	Nc 32- pri	Nc 40- pri	Nc 50- pri
Thresd	RC 1/2 "	RC 1 "	Rc 1-1/4 "	Rc 1-1/2 "	RC 2 "
Twll qty ./ Twll qty .	12NOS / 5.5mm	12NOS / 7.1mm	12NOS / 8.5mm	12NOS / 8.5mm	12NOS / 8.5mm
Pwysau (g)	160g	248g	395.5g	503g	650g
Pwysau gweithio	12.4mpa
Materol	Pres (hpb 59-1)

9. Dewiswch paremeters falf

Eitemau	DN25	DN32	DN40	DN40
Cod na .	Zsv25/12.4- pri	Zsv32/12.4- pri	Zsv40/12.4- pri	Zsv40/12.4- pri
Edafeddon	RC 1 "	Rc 1-1/4 "	Rc 1-1/2 "	Rc 1-1/2 "
Min . grym gyrru niwmatig	2mpa
Llu Gweithredu Llaw	＜150N
Materol	SUS304
